Rurociag przetaczany N609 /deszczownia „Wisła”
Przeznaczenie i charakterystyka

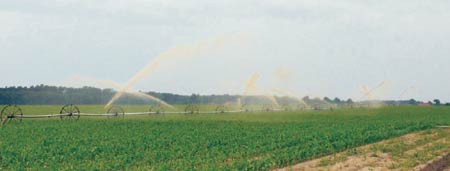

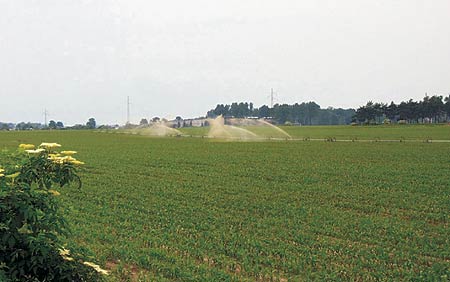

Rurociąg przetaczany N609 przeznaczony jest głównie do prowadzenia nawodnień deszczowanianych w gospodarstwach wielkoobszarowych uzbrojonych w podziemną sieć deszczownianą o rozstawie przewodów rozdzielczych z hydrantami 500 m. Konstrukcja rurociągu umożliwia zastosowanie go również w sieciach o innym rozstawie podziemnych przewodów rozdzielczych z hydrantami, a także przy zastosowaniu powierzchniowych rurociągów doprowadzających. Przy pomocy rurociągu przetaczanego N609 można nawadniać wszystkie gatunki roślin, których wysokość nie przekracza 0,8 m. Rozdeszczowywanie gnojowicy i scieków przemysłowych nie powodujących przyśpieszonej korozji jest możliwe przy zastosowaniu odpowiednich zraszaczy – mało wrażliwych na zapychanie się częściami stałymi.
Rurociąg nawadniający przetaczany N609 – dane techniczne i schematy
Dane techniczne
- typ : N609
- nominalna szerokość deszczowani: 250 m
- długość pojedynczej rury: 10 m
- średnica zewnętrzna rury: 108 mm
- grubość ścianki rury: 2 mm
- maksymalna ilość rur: 24 szt.
- średnica koła podporowego rurociągu : 1500 mm
- długość przewodu przyłączeniowego: 5 m
- silnik spalinowy typu: HONDA GX 200 SX4
- moc: 6,5 kM
- ilość obrotów: 3000 obr./min.
- zraszacze: dowolne z gwintem przyłączeniowym zewnętrznym G 1 1/4, G 1, G 3/4 wg pn-73/m-02030 lub Rc 1 1/4, Rc 1, Rc 3/4 wg PN-73/M-02031
- liczba zraszaczy: max. 24 szt.
- ciśnienie próby rurociągu: 1 (ok.10) MPa/at.
- szybkość przetaczania (m.min.): 7,8
- rozstawa zraszaczy: 10,20,30,40,.. m
Rysunki i schematy poglądowe
Kliknij rysunki aby powiększyć
Schemat deszczowania uprawy przy pomocy 4 rurociągów przetaczanych pracujacych równocześnie.(wymiary podane w metrach)
