Pompy zatapialne do wody zanieczyszczonej Mody M100,M120 1-1.5kW

Zastosowania

– woda gruntowa
– woda zanieczyszczona
– woda z piaskiem
– odwadnianie placów budowy
– wykopów
– kopalni
– obszarów zalanych
– pompowanie cieczy o właściwościach ściernych

Atuty

– silnik w wysokiej klasie izolacji H (typowe rozwiązania rynkowe to klasa F) co zapewnia wyższą odporność na przegrzewanie
– wydłużona odporność na pracę na sucho
– lekka obudowa z aluminum pokryta epoksydem
– standardowo podwójne uszczelnienie mechaniczne z węglika krzemu
– w standardzie anody cynkowe
– nowatorskie, autorskie rozwiązanie uszczelnienia kabla, bez żywic i silikonów, zapobiegające przedostaniu cieczy do silnika nawet w przypadku przerwania/przecięcia płaszcza kabla.
– zabezpieczające czujniki temperaturowe wbudowane w uzwojenie, wersje od 1,5kW standardowo dostarczane ze starterem rozruchowymz monitoringiem styków termicznych oraz kontrolą faz.

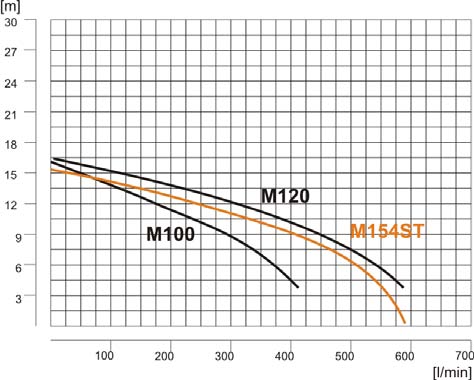

DANE TECHNICZNE

Typ	Moc silnika [kW]	Napięcie [V]	Wylot	Wysokość podnoszenia [m]	Wydajność [m3/h]	Wydajność [l/min]	Wolny przelot	Masa [kg]
M100ST	1,0	230	2″	16	29,4	490	6,3 mm	16
M100T	1,0	400	2″	16	29,4	490	6,3 mm	16
M120T	1,5	400	2″	16	39,0	650	6,3 mm	18
M154ST	1,5	230	2″	16	36,0	600	6,3 mm	35

Kosz ssawny
ze stali nierdzewnej, wał, wirnik pompy, wylot oraz elementy konstrukcyjne z maksymalną odpornością na korozję.

Dwa typy wirnika
1) Stal nierdzewna 316 do wody morskiej i mediów korozyjnych
2) Stal nierdzewna azotowana 410 do mediów ściernych, utwardzony do 56HRC (standard)

Podwójne uszczelnienie mechaniczne
z węglika wolframu w całkowicie zamkniętej komorze olejowej z wyrównaniem ciśnienia.

Płyta ścierna
wirnika ze stali nierdzewnej (standardowo)

Dyfuzor

z wykładziną z kauczuku nitrylowego (NBR) z możliwością regulacji, optymalizuje sprawność przez cały okres eksploatacji pompy.
Dostępne opcjonalne dyfuzory z poliuretanu.

Automatyczne zabezpieczenie
przed przeciążeniem cieplnym

Cynkowe anody
chroniące dla uzyskania maksymalnego okresu eksploatacji w środowisku zasolonych cieczy.

Dostępna konstrukcja z całkowicie nierdzewnej stali 316
z uszczelnieniami mechanicznymi z węglika krzemu oraz elastomerami Viton ©.



ZASILANIE SIECIOWE

3-fazowe, 50 Hz, zasilanie prądem przemiennym. Dostępna dowolna kombinacja napięcie/częstotliwość (115/208/220/230/380/415/460/575/1000V).

ODPORNOŚĆ NA KOROZJĘ
Zewnętrzna obudowa aluminiowa w powłoce epoksydowej. Obudowa stojana wytłoczona z aluminium w powłoce epoksydowej. Dyfuzor z wykładziną z kauczuku butadienowo-akrylowo – nitrylowego. Opcja poliuretanowa. Wał: stal nierdzewna 431. Elementy konstrukcyjne: stal nierdzewna 304. Wirnik pompy: 10SS azotowana do 56HRC Zakres pH: 5–8.

ŁOŻYSKA KULKOWE
Wał wirnika osadzony na dwóch jednorzędowych, głęboko rowkowych łożyskach kulkowych. Łożyska są osłonięte smarem wysokotemperaturowym, zawierającym specjalny dodatek antykorozyjny.

ZANURZENIE
Minimalne zanurzenie 0,13 m , maksymalne 15m

USZCZELNIENIE WAŁU
Podwójne uszczelnienie mechaniczne węglik wolframu / węglik wolframu całkowicie osłonięte komorą olejową z wyrównaniem ciśnienia.

KABEL ZASILAJĄCY
Elastyczny kabel z przewodami miedzianymi, wodo – i olejoodporny, w izolacji gumowej, w osłonie neoprenowej, standardowa długość 20m typ HO7RN lub Modycab. Opcjonalnie 6-żyłowy z wyłącznikiem przeciążeniowym.

SILNIK
Silnik indukcyjny, 2-biegunowy, klatkowy do pracy ciągłej. Izolacja stojana klasy 'H’ (180oC). Prędkość: 2800 obr./min przy 50 Hz. Moc znamionowa: 2,2/3,0 kW przy 50 Hz pełne obciążenie. Max temperatura pompowanej cieczy: 40°C. Max liczba cykli start/stop na godz.:15.
